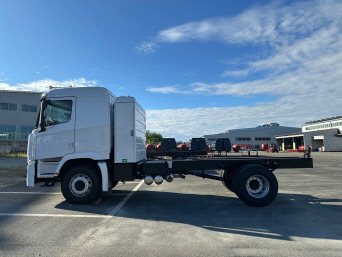

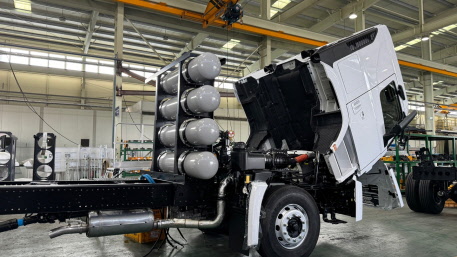

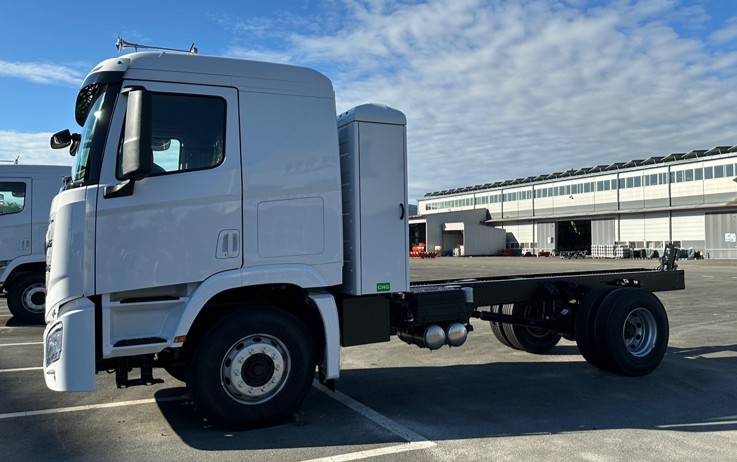

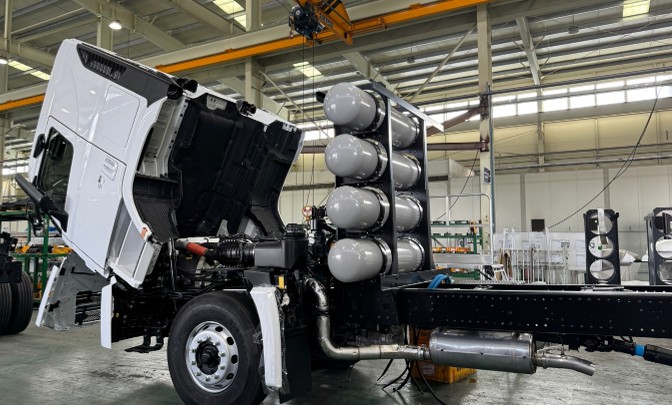

CNG BOMBE 조립
현대자동차 엑시언트 CNG 샤시차 기본
- CNG 봄베 장착 관련 스트럭쳐 구성 작업
- 오일 쿨러 작업, KIT BOX 장착, 각종 PIPE류 연결 작업
- 봄베 COVER 작업
| 차종 | 엑시언트 CNG |
|---|---|
| 전장(mm) | 8,240 |
| 전폭(mm) | 2,490 |
| 전고(mm) | 3,315 |
| 엔진 | C6AF(325PS) |
| 봄베 수량 | QZ 7.5T(4개 616ℓ) |
| QZ 14.5T(6개 924ℓ) | |
| QV 5.5T(4개 488ℓ) |
더블캡 개조

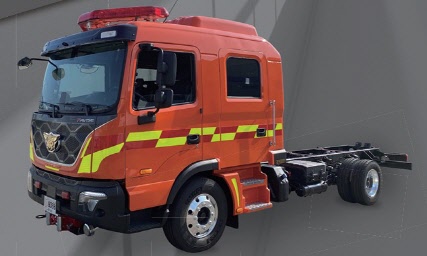

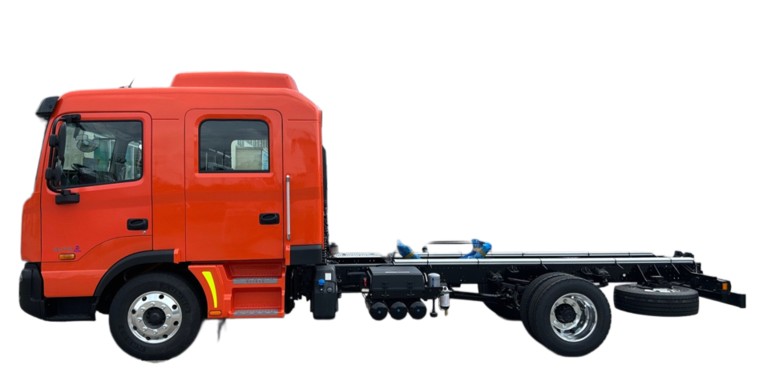

소방차용 더블캡
소방대원 중심의 편리하고 더 안전한 리뉴얼 더블캡
- 실내거주성 증대를 위한 HIGH ROOF CAB 적용
- 외관 품질을 위하여 판넬 금형화, 전착 도장 및 Skeleton Type BIW 적용
- 좌석 및 안전띠 성능인증 완료(한국교통안전공단 안전벨트 안정성시험)
- 넓은 환복 공간과 천정 환풍 시스템 적용
| 항목 | 규격 | |
|---|---|---|
| 새시 | 현대자동차 5톤 파비스 |
|
| 승차인원 | 5명 | |
| 캐빈제원 | 길 이 | 3,150 mm |
| 너 비 | 2,320 mm | |
| 높 이 | 3,070 mm | |
더블캡 실내제원 |
길 이 | 1,450 mm |
| 너 비 | 1,990 mm | |
| 높 이 | 1,780 mm | |

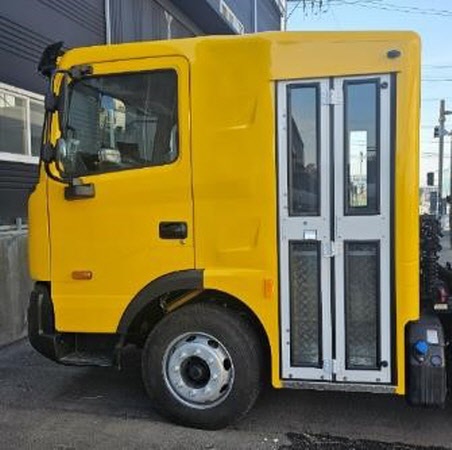

청소차용 더블캡
- 더블캡 4인승, 승하차 편리한 LH/RH 접이식 폴딩 도어 적용
- 외관 품질을 위하여 판넬 금형화, 전착 도장 및 Skeleton Type BIW 적용
- CAB TILT’G 안전 바 장착 및 CAB 하부 AL 체크 판넬 적용
- 후방석 부위 동절기 난방용 히팅 덕트 적용
주요제원 |
사양(싱글캡 대비) |
|---|---|
CAB 길이 |
2,825(+585) |
CAB 폭 |
2,320(+118) |
작업자 탑승FLOOR 높이 |
368(노면~) |

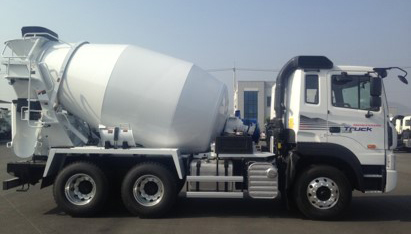

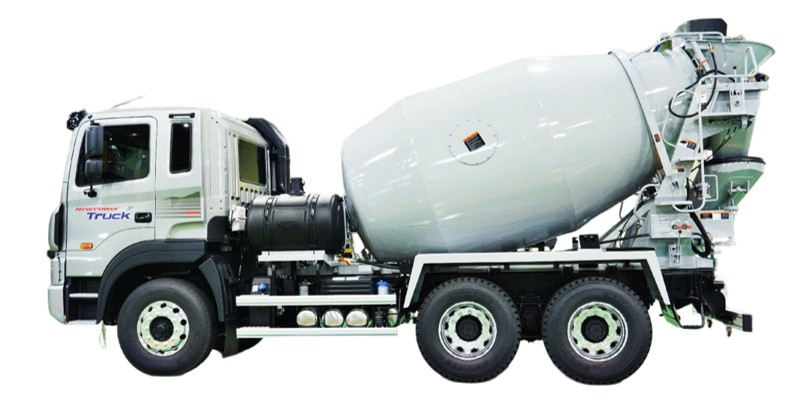

뉴-파워 트럭 6㎥ 믹서
● 메인슈트와 보조슈트의 분리 (현장 상황에 맞게 사용)
● 대용량 300L 연료탱크 장착, 가볍고 강한 알루미늄 소재의 가드레일
● 호퍼, 슈트, 스쿠프 강한재질(하독스) 적용, 후방카메라 기본장착
| 주요 제원 | 사양 |
|---|---|
| 차명 | 뉴-파워 트럭 6㎥ 믹서 / NEW-POWER TURCK 6㎥ MIXER |
| 모델 | 뉴-파워 트럭 |
| 제작사 | ㈜대진정공 |
| 용도 | 콘크리트 운송 |
| 전장(mm) | 8,310 |
| 전폭(mm) | 2,495 |
| 전고(mm) | 3,660 |
| 엔진명 | H380 |
| 드럼 용량(㎥) | 6 |
| 드럼 경사각(˚) | 7.4 |
연료탱크용량(ℓ) |
300 |
| 유압장치 펌프 | DANFOSS |
| 유압장치 감속기 | ZF |

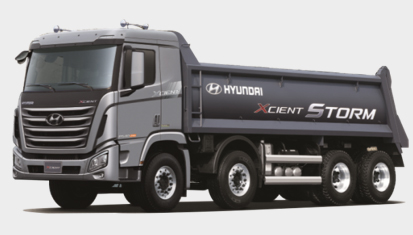

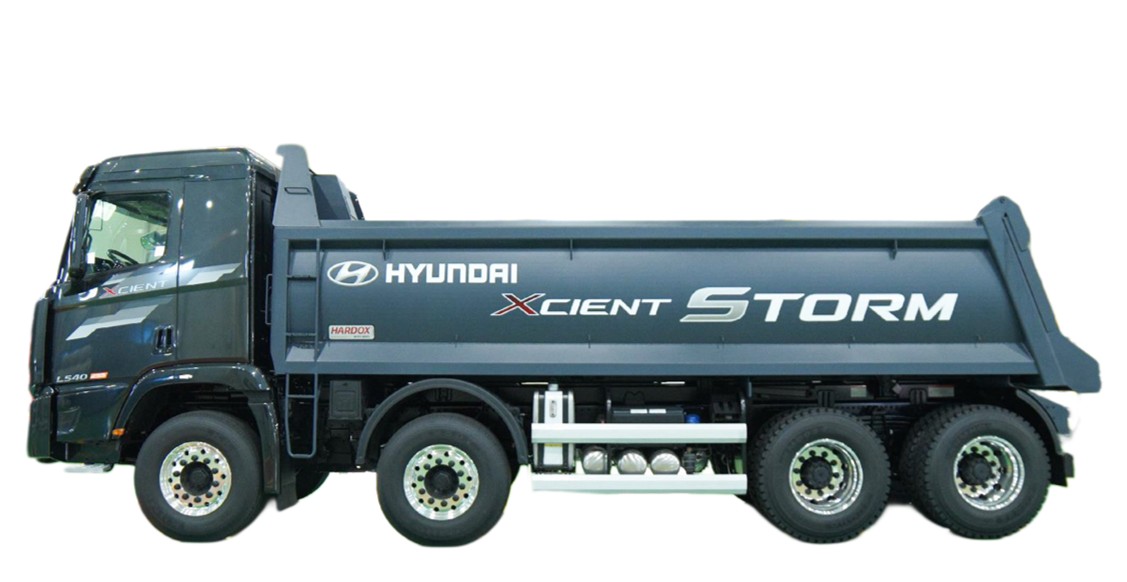

25.5TON STORM DUMP
| 구 분 | STORM | 25.5톤 | 25.5톤차이 | |
|---|---|---|---|---|
| 출 력[ps/kgm] | 520/235, 540/265 | ← | ||
| 휠베이스[mm] | 6,400 | 6,220 | +180 | |
| 회전반경(m) | 10.7 | 10.4 | +0.3 | |
| 제원 | 장 | 8,985 | 8,830 | +155 |
| 폭 | 2,490 | ← | ||
| 고 | 3,370 | ← | ||
| T/M | ZF(수동 16/자동 12) |
← | ||
| 연료탱크 | 380ℓ |
← | ||
| 브레이크 | 드럼 |
드럼/디스크 | ||
적재함 변경 - 골조 구조 적용으로 적재함 강성 증대
| 구 분 | STORM | 25.5톤 | 25.5톤차이 | |
|---|---|---|---|---|
| 제원 | 장 | 6,310 | 6,110 | +200 |
| 폭 | 2,350 | 2,300 | +50 | |
| 고 | 1,230 | 1,370 | -140 | |
| 재질 및 두께 | FLR | 하독스500 5.0t |
하독스450 6t |
|
| SIDE | 하독스450 3.2t | 하독스450 4t |
||
| FR | 하독스450 3.2t |
하독스450 4t |
||
| RR | 하독스450 3.2t |
하독스400 4t |
||
| 실린더 | Full Cover |
Eye-lod | ||
구 조 |
골조 有 | 골조 無 | ||
